SWQ

SWQ

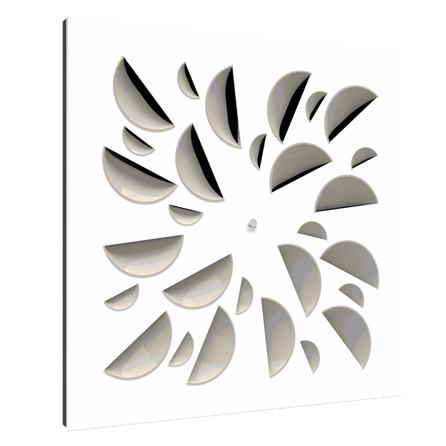

El difusor para Inyección modelo SWQ, es de tipo Rotacional y está diseñado para aplicaciones de aire acondicionado, ventilación y calefacción. Su montaje puede realizarse en plafón liso o reticular. El difusor SWQ cuenta con una placa que está diseñada con elementos cóncavos en disposición radial, estos elementos provocan una impulsión rotacional del aire con efecto coanda, obteniendo así un elevado índice de inducción. La configuración de la placa es fija garantizando un flujo de aire uniforme. Los difusores SWQ pueden ser utilizados en alturas de 2.6 hasta 4 metros y la velocidad a la cual se debe seleccionado no debe exceder los 1200 ft/min, con esto se garantiza tener un valor de NC menor a 30.
El Difusor SWQ está disponible en módulos de 24"x24", para montaje en plafón corrido o reticular. Cuenta con innovador plenum construido en forma piramidal de 23 1/4" x 23 1/4" x 14", la conexión a ducto es redonda con dimensiones de 6" a 14" en incrementos de 2". El Difusor SWQ está fabricado con lámina de Acero, el acabado de la placa frontal en es pintura electrostática en color blanco de línea, los deflectores son también en color blanco y contamos con colores especiales (consultar disponibilidad con su representante de ventas). Como accesorio opcional, se puede solicitar la Compuerta de Balance Redonda operada con cable (CBR-OR) o la Compuerta de Balance Redonda (CBR).

icono energía

Ambientes críticos

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Difusor rotacional para flujo constante o variable
  • Placa con deflectores fijos en disposición radial
  • Alta capacidad de inducción
  • Alto caudal de aire

  • Caída de presión baja
  • Bajo nivel de ruido
  • Montaje en plafón corrido o reticular

Materiales y acabados

  • Placa rotacional de lámina de acero con deflectores plásticos
  • Plenum piramidal de lámina de acero galvanizado
  • Acabado de la placa frontal: blanco de línea
  • Deflectores en color blanco (otros colores disponibles)
  • Plenum en acabado natural

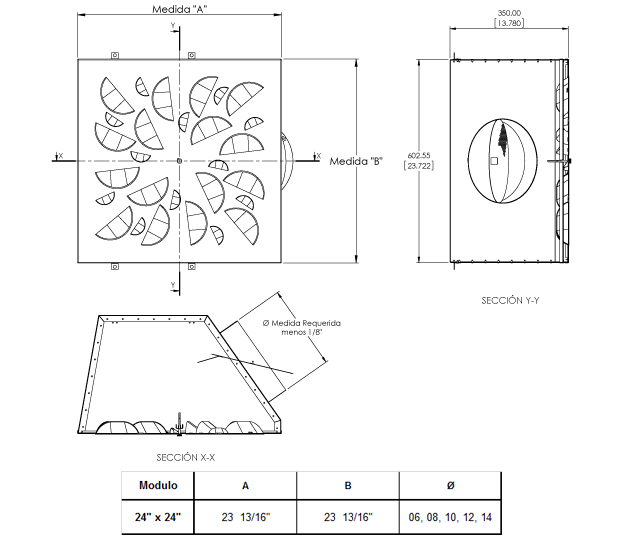

Dimensiones

  • Módulos de 24"x24"
  • Plenum de 23 1/4" x 23 1/4" x 14"
  • Cuello redondo de 6" a 14" en incrementos de 2"


El Difusor SWQ será de la marca Innes, contará con una placa diseñada con elementos cóncavos fijos en disposición radial y plenum en forma piramidal. El Difusor SWQ estará disponible en módulos de 24"x24", para montaje en plafón reticular o corrido, contará con un Plenum de 23 1/4" x 23 1/4" x 14" y la conexión del plenum será redonda con dimensiones de 6" a 14" en incrementos de 2". El Difusor SWQ será fabricado con lámina de Acero en la placa frontal con acabado en pintura electrostática en color blanco de línea, elementos cóncavos en plástico color blanco (colores adicionales disponibles). El plenum será fabricado en lámina de Acero Galvanizado Calibre 22 en acabado natural.
