CBR-OR

CBR-OR

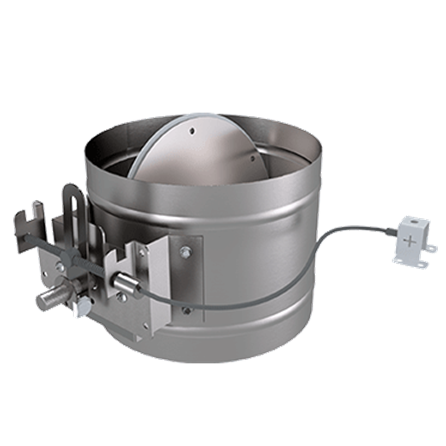

La compuerta de balance de aire CBR-OR utiliza un método sencillo y económico para regulación y balanceo del flujo de aire. Su operación a través de un cable de control externo, permite un sencillo ajuste por medio de un giro a la izquierda para apertura y giro derecho para el cierre, la longitud del cable de accionamiento está disponible a partir desde 1m hasta 12m como máximo. Se recomienda que la trayectoria del cable sea lo más recta posible y que no existan curvas con un radio menor a 12" para una mejor operación (incluye sujetadores). La compuerta redonda CBR-OR cumple los requisitos de ANSI/AMCA Standard 500-D-12 "Laboratory Methods of Testing Dampers for Rating" y la velocidad máxima de operación de la compuerta es de 2000 ft/min. El cuerpo está fabricado con venas de refuerzo y hoja doble de acero galvanizado y las dimensiones disponibles son desde 6" hasta 24" en incrementos de 2".

icono energía

Material Acero

icono energía

Ahorro Energético

icono energía

Seguridad

icono energía

Instalaciones Abiertas

concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Compuerta de operación remota
  • Para regulación y balanceo de aire
  • Mecanismo sencillo de apertura y cierre
  • Cuerpo con venas de refuerzo
  • Velocidad máxima de operación 2000 ft/min

Materiales y acabados

  • Cuerpo y hoja fabricados en Acero Galvanizado
  • Bujes de bronce
  • Eje de acero galvanizado de 1/2" de diámetro

Dimensiones

  • Desde 6" hasta 24", en incrementos de 2"
  • Cable de operación desde 1 hasta 12mts de longitud


La compuerta de aire modelo CBR-OR operada por cable será de la marca Innes. Utilizará un método sencillo y económico para regulación y balanceo del flujo de aire a través de un cable de accionamiento que será suministrado desde 1m y hasta 12m de longitud. Las dimensiones disponibles serán de 6" a 24" en incrementos de 2". El cuerpo estará fabricado con venas de refuerzo y hoja doble de acero galvanizado, la velocidad máxima de operación de la compuerta será de 2000 ft/min.
