SWF

SWF

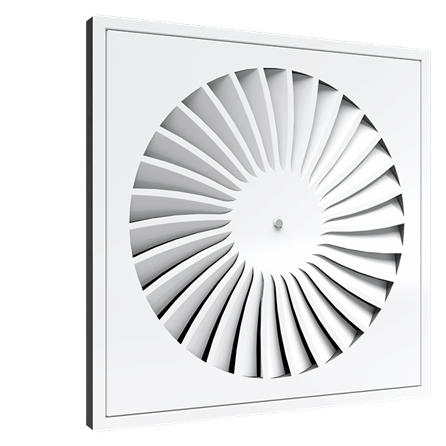

El difusor arquitectónico para inyección modelo SWF, es de tipo Rotacional y está diseñado para aplicaciones de aire acondicionado, ventilación y calefacción. El fenómeno de inducción permite mezclar rápidamente el aire impulsado con el aire ambiente. Este sistema es, dentro del principio de mezcla el más efectivo, al conseguir un efecto inductivo o mayor mezcla obteniendo con mayor rapidez la temperatura de confort y por consiguiente, ahorros considerables de energía. El difusor SWF se caracteriza por su movimiento rotacional capaz de climatizar a un ritmo acelerado, está disponible con plenum de inyección, su geometría resulta muy decorativa. Cuenta con un patrón de difusión a 360°. El Difusor SWF se puede adquirir con Plenum (SWF-P) donde la placa del difusor es desmontable (ver diagrama de instalación). Está disponible en módulos de 24"x24" para instalación en plafón corrido o reticular. Cuenta con una caja Plenum de 23 1/4" x 23 1/4" x 14", la conexión a ducto es redonda con dimensiones de 6" a 14" en incrementos de 2". El Difusor SWF está fabricado en lámina en acero galvanizado calibre 22. el acabdo de la placa frontal es pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Como accesorios opcionales se puede solicitar una compuerta de balance redonda (CBR) o una compuerta operada por cable (CBR-OR).

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Difusor Rotacional para flujo constante o variable
  • Patrón de aire fijo
  • Alta capacidad de inducción
  • Mayor caudal de aire
  • Caída de presión baja
  • Bajo nivel de ruido
  • Montaje en plafón corrido o reticular

Materiales y acabados

  • Placa rotacional en lámina de acero galvanizado
  • Plenum piramidal de lámina de acero galvanizado
  • Placa en colores de línea: blanco, blanco tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Módulos de 24"x24"
  • Plenum de 23 1/4" x 23 1/4" x 14"
  • Cuello redondo de 6" a 14" en incrementos de 2"


El Difusor SWF será de la marca Innes. El cual se podrá adquirir con con Plenum (SWF-P) donde la placa del difusor es desmontable (ver diagrama de instalación). Está disponible en módulos de 24"x24" para instalación en plafón corrido o reticular. Cuenta con un Plenum de 23 1/4" x 23 1/4" x 14", la conexión del plenum es redonda con dimensiones de 6" a 14" en incrementos de 2". El Difusor SWF está fabricado en lámina en Acero Galvanizado Calibre 22 en la placa frontal, pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. El Plenum está fabricado en lámina de Acero Galvanizado Calibre 22 en acabado natural.

  • áreas-industriales

    Áreas Industriales

  • auditorios

    Auditorios

  • centros-comerciales

    Centros Comerciales

  • edificios-públicos

    Edificios públicos

  • gimnasios

    Gimnasios

  • hospitales-y-clínicas

    Hospitales y Clínicas

  • hoteles

    Hoteles

  • oficinas

    Oficinas

  • residenciales

    Residenciales

  • restaurantes-y-cafeterías

    Restaurantes y Cafeterías

  • salas-de-teatro

    Salas de Teatro
