PDE-INOX

PDE-INOX

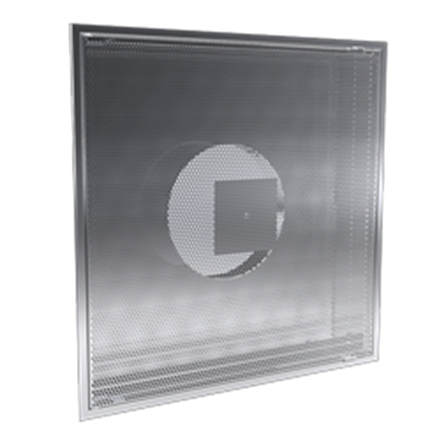

La versátil serie PDE fabricada en Acero Inoxidable de Innes es una gran opción para aplicaciones en ambientes críticos que requieran de calefacción, ventilación o enfriamiento, tanto en sistemas de volumen constante como en sistemas de volumen variable. El difusor PDE-INOX para inyección cuenta con un deflector tipo placa de choque. El modelo PDE-INOX para retorno no incluye deflector.
Los difusores PDE-INOX integran un plenum fabricado en acero inoxidable así como una malla perforada hecha del mismo material que el plenum para brindar mayor versatilidad en distintas aplicaciones. La serie PDE-INOX está disponible en módulos de 12"x12", 16"x16", 20"x20" y 24"x24" con cuellos redondos desde 6" hasta 18" ó cuellos cuadrados desde 6"x6" hasta 20"x20" (consultar tabla de dimensiones). Cuentan con marco plano perimetral de 5/8”, como opción se puede solicitar con marco de 1”. El acabado es pulido P4. Como accesorios opcionales, se puede solicitar el Control de Volumen Cuadrado en acero (CVC) o el Control de Volumen Redondo en acero (CVR), así como el Marco de Montaje Exterior en acero, aluminio o acero inoxidable (MCE).

icono energía

Inyección

icono energía

Retorno ó Extracción

icono energía

Material Aluminio

icono energía

Material Acero

icono energía

Material Acero Inoxidable

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Difusor perforado para inyección (PDE-INOX) o retorno (PDE-INOX)
  • Deflector tipo placa de choque
  • Malla perforada desmontable
  • Marco plano de 5/8” (estándar)
  • Marco plano de 1” (opcional)

Materiales y acabados

  • Plenum y malla fabricados en acero inoxidable
  • Acabado Pulido P4

Dimensiones

  • Módulos de 12"x12", 16"x16", 20"x20", 24"x24"
  • Cuellos cuadrados desde 6"x 6" hasta 20"x20"
  • Cuellos redondos desde 6" hasta 18"


La versátil serie PDE esta fabricada en Acero Inoxidable será una gran opción para aplicaciones en ambientes críticos que han requerido calefacción, ventilación o enfriamiento, tanto en sistemas de volumen constante como en sistemas de volumen variable. El difusor PDE-INOX para inyección contara con un deflector tipo placa de choque. El modelo PDE-INOX para retorno no ha incluido deflector. Los difusores PDE-INOX. El plenum estará fabricado en acero inoxidable, así como una malla perforada hecha del mismo material que el plenum para brindarle mayor versatilidad en distintas aplicaciones. La serie PDE-INOX se suministrara de 12"x12", 16"x16", 20"x20" y 24"x24" con cuellos redondos desde 6" hasta 18" o cuellos cuadrados desde 6"x6" hasta 20"x20" (consultar tabla de dimensiones). Contara con un marco plano perimetral de 5/8”; como opción, se ha podido solicitar con marco de 1”. El acabado ha sido pulido P4. Como accesorios opcionales, se podrán solicitar el Control de Volumen Cuadrado en acero (CVC) o el Control de Volumen Redondo en acero (CVR), así como el Marco de Montaje Exterior en acero, aluminio o acero inoxidable (MCE).
