PDI

PDI

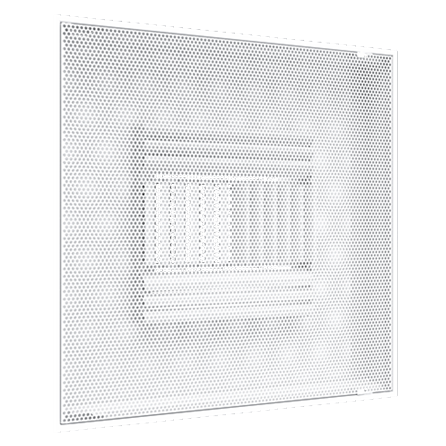

El difusor perforado de inyección modelo PDI es una gran opción para aplicaciones que requieran de calefacción, ventilación o enfriamiento, tanto en sistemas de volumen constante como en sistemas de volumen variable. El difusor PDI puede ser fabricado en acero o aluminio y cuenta con una caja plenum, una malla perforada desmontable con 51% de área libre y un deflector montado en el cuello ajustable sin necesidad de herramientas para dirigir la descarga a 1, 2, 3 o 4 vías.  La opción de Acero Inoxidable está fabricada en su totalidad en este material y su deflector es de tipo placa de choque colocado en la malla.  El modelo PDI está disponible en módulos de 12"x12", 16"x16", 20"x20" y 24"x24" con marco plano; el cuello redondo puede configurarse desde 6" hasta 18" y los cuellos cuadrados desde 6"x6" hasta 18"x18". El acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate para las opciones de acero y aluminio, en el caso de acero inoxidable el acabado disponible es pulido P4. Como accesorios opcionales se puede solicitar con Control de Volumen Cuadrado en acero (CVC), Control de Volumen Redondo en acero (CVR) o Marco de Montaje (MCE) para colocarlo en plafones corridos.

icono energía

Inyección

icono energía

Material Aluminio

icono energía

Material Acero

icono energía

Material Acero Inoxidable

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Difusor perforado para inyección
  • Deflector de aleta curva montado en el cuello (PDIF y PDIA) o placa de choque montada en malla (PDII)

  • Marco plano
  • Malla perforada desmontable

Materiales y acabados

  • Plenum y malla fabricados en acero, aluminio o acero inoxidable
  • Deflector de aleta curva en acero o aluminio o placa de choque en acero inoxidable
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Pulido P4 (únicamente en acero inoxidable)

Dimensiones

  • Módulos de 12"x12", 16"x16", 20"x20", 24"x24"
  • Cuello cuadrado desde 6"x6" hasta 18"x18"
  • Cuello redondo desde 6" hasta 18"


El difusor perforado de inyección modelo PDI será adecuado para aplicaciones que requieran de calefacción, ventilación o enfriamiento, tanto en sistemas de volumen constante como en sistemas de volumen variable. El difusor PDI podrá ser fabricado en acero o aluminio y contará con una caja plenum, una malla perforada desmontable con 51% de área libre y un deflector montado en el cuello ajustable sin necesidad de herramientas para dirigir la descarga a 1, 2, 3 o 4 vías.  La opción de Acero Inoxidable estará fabricada en su totalidad en este material y su deflector será de tipo placa de choque colocado en la malla.  El modelo PDI estará disponible en módulos de 12"x12", 16"x16", 20"x20" y 24"x24" con marco plano; el cuello redondo podrá configurarse desde 6" hasta 18" y los cuellos cuadrados desde 6"x6" hasta 18"x18". El acabado será en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate para las opciones de acero y aluminio, en el caso de acero inoxidable el acabado disponible será pulido P4. Como accesorios opcionales se podrá solicitar con Control de Volumen Cuadrado en acero (CVC), Control de Volumen redondo en acero (CVR) o Marco de Montaje (MCE) para colocarlo en plafones corridos.
