CVC

CVC

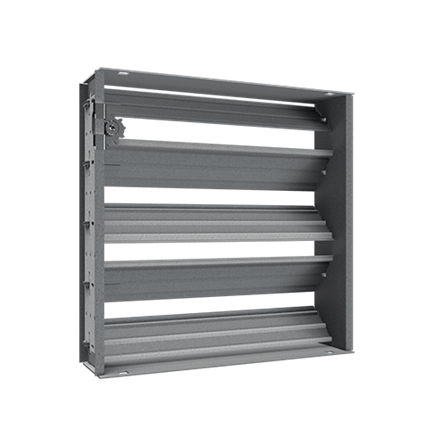

El control de volumen CVC está diseñado para adaptarse a las rejillas o difusores marca Innes de cuello cuadrado o rectangular. Su eficiente diseño de hojas opuestas permite el ajuste a través del elemento de difusión mediante una llave allen. Es el complemento adecuado para el balanceo de los sistemas de difusión. Las dimensiones disponibles son desde 4"x4" hasta 20"x20" en una sola pieza. En dimensiones mayores, se suministra en secciones. Está fabricado en acero con acabado en pintura electrostática.

concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Control de volumen de hojas opuestas para cuellos cuadrangulares
  • Para operarse desde la parte frontal por medio de una llave allen de 5/32"
  • Se adapta a rejillas o difusores de marca Innes
  • Cuello cuadrado o rectangular

Materiales y acabados

  • Lámina de acero
  • Pintura electrostática

Dimensiones

  • Tamaños disponibles desde 4"x4" hasta 20"x20" (tamaños mayores serán seccionados)
  • Producto disponible en incrementos de 1" en el ancho y en el alto

El control de volumen CVC deberá de colocarse en el cuello de las rejillas o difusores de la marca Innes que así lo requieran para realizar el ajuste fino del balanceo del sistema de distribución de aire. Sus hojas deberán de operar de forma opuesta y el acceso deberá de ser a través del elemento de difusión de aire mediante el uso de una llave tipo Allen de 5/32". Fabricación en acero con dimensiones en una sola pieza de 4"x4" hasta 20"x20". En caso de tamaños mayores de cuello de rejillas o difusores los CVC deberán de proveerse en dos o más secciones. Acabado en pintura electrostática.
