GMHB

GMHB

Las rejillas de extracción o retorno modelo GMHB, son una excelente opción para cualquier aplicación que requiera de una eficiente circulación de aire. Su diseño con aletas fijas con deflexión a 30° y separación de ¾” logra mantener una capacidad de área efectiva que minimiza la velocidad de admisión, reduce la presión de entrada y proporciona un funcionamiento silencioso. Su núcleo es abatible y cuenta con un portafiltro de 1”. Las rejillas GMHB están construidas con marco y aletas en aluminio extruido. Las dimensiones de cuello disponibles son desde 8"x8" hasta 48"x24" en incrementos de 2"; para montaje en plafón reticular las medidas disponibles son 24"x24" o 48"x24" (modelo GMHBLT). Su acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate, los colores especiales están también disponibles. Como accesorio opcional se puede solicitar el Filtro Metálico Lavable (MLC) de 1".

icono energía

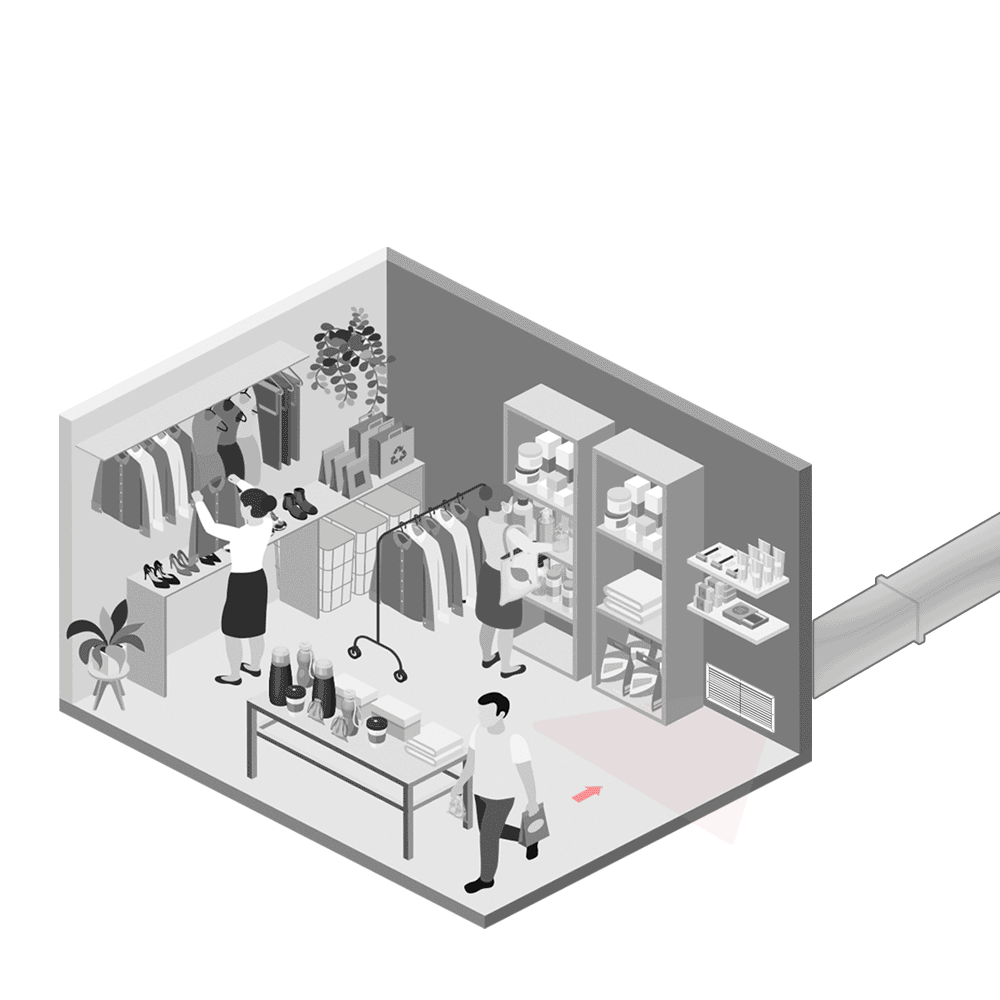

Retorno ó Extracción

icono energía

Fabricación Express

icono energía

Material Aluminio

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Rejilla para extracción o retorno tipo aleta
  • Aleta fija con inclinación a 30°
  • Separación entre aletas de 3/4"
  • Núcleo abatible con porta filtro de 1"

Materiales y acabados

  • Fabricada en aluminio extruido
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Desde 8"x8" hasta 48"x48" en incrementos de 2"
  • Opción para montaje en plafón reticular de 24"x24" o 24"x48" (GMHBLT)

Accesorios


Las rejillas tipo aleta para retorno o extracción con panal abatible GMHB serán de la marca Innes. Contarán con aletas fijas con inclinación a 30° y una separación de ¾". Su núcleo será abatible e incluirán un porta filtro de 1". Las dimensiones disponibles serán desde 8"x8" hasta 48"x48" en incrementos de 2", para montaje en plafón reticular las medidas disponibles serán 24"x24" o 48"x24" modelo GMHBLT. Las rejillas GMHB estarán construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Como accesorio opcional está disponible el Filtro Metálico Lavable (MLC) de 1".

  • áreas-industriales

    Áreas Industriales

  • edificios-públicos

    Edificios públicos

  • hospitales-y-clínicas

    Hospitales y Clínicas

  • hoteles

    Hoteles

  • iglesias-y-templos

    Iglesias y templos

  • oficinas

    Oficinas

  • residenciales

    Residenciales

  • restaurantes-y-cafeterías

    Restaurantes y Cafeterías
