GH45 GQ45

GH45 GQ45

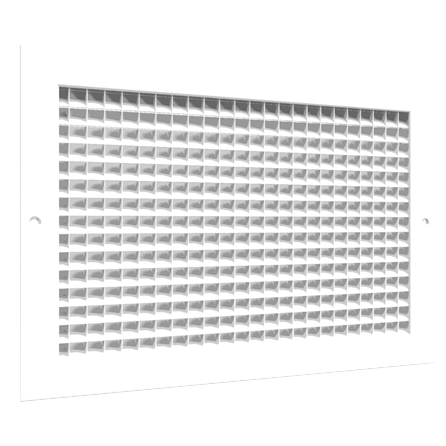

Las rejillas tipo cuadrícula para extracción o retorno modelos GQ45 y GH45, son una excelente opción para aplicaciones que requieran retornar o transferir altos volúmenes de aire con mínimos requisitos de presión. Su diseño de cuadrícula de 1/2"x1/2"x1/2" e inclinación a 45° la convierte en una excelente opción para espacios donde se pretenda evitar la vista al interior del ducto o pleno a través de la rejilla. Los tamaños de construcción disponibles son desde 6"x6" hasta 48"x24" en incrementos de 1". Para montaje en plafón reticular las medidas disponibles son 24"x24" y 48"x24" (GH45LT). Las rejillas GH45 y GQ45 están construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. El modelo GH45 cuenta con marco extruido y el modelo GQ45 tiene un contramarco de ½". Como accesorios opcionales están disponibles el Control de Volumen Cuadrado (CVC) para el modelo GH45 y Marco de Montaje MCE. Puede fabricarse con marco abatible y porta filtro (modelo GM45B).

icono energía

Retorno ó Extracción

icono energía

Fabricación Express

icono energía

Material Aluminio

icono energía

Montaje en Muro

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características

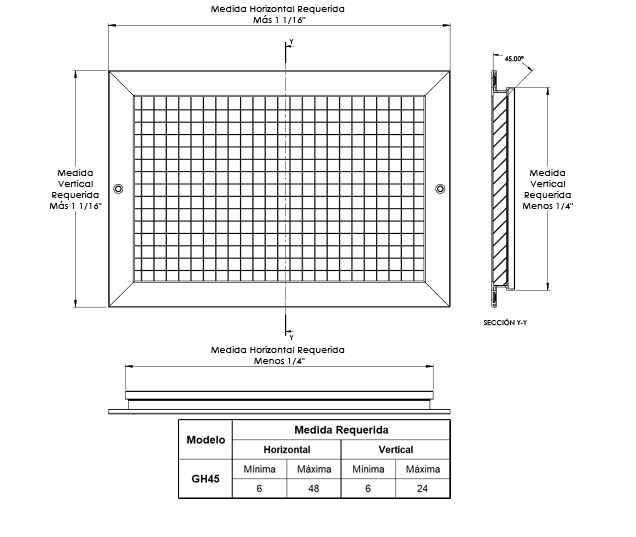

  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Rejilla para extracción o retorno
  • Tipo cuadrícula de 1/2"X1/2"X1/2"
  • Cuadrícula con deflexión a 45°
  • Marco extruido (modelo GH45)
  • Contramarco doblado de 1/2" (modelo GQ45)
  • Opción con portafiltro (modelo GM45B)

Materiales y acabados

  • Fabricada en aluminio
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Desde 6"x6" hasta 48"x24" en incrementos de 1"
  • Construcción para montaje en plafón reticular de 24"x24" o 48"x24" (GH45LT)

Accesorios


Las rejillas tipo cuadrícula para extracción o retorno modelos GQ45 y GH45 serán de la marca Innes. Su diseño será de cuadrícula de 1/2"x1/2"x1/2" e inclinación a 45° lo que evitará la vista al interior del ducto a través de la rejilla. Los tamaños de construcción estarán disponibles desde 6"x6" hasta 48"x24" en incrementos de 1". Para montaje en plafón reticular las medidas disponibles serán 24"x24" y 48"x24" (GH5LT). Las rejillas GH45 y GQ45 estarán construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. El modelo GH45 contará con marco extruido y el modelo GQ45 tendrá un contramarco de ½". Como accesorio opcional estará disponible el Control de Volumen Cuadrado (CVC) para el modelo GH45. Podrá fabricarse con marco abatible y porta filtro (modelo GM45B)

  • áreas-industriales

    Áreas Industriales

  • edificios-públicos

    Edificios públicos

  • escuelas

    Escuelas

  • hospitales-y-clínicas

    Hospitales y Clínicas

  • hoteles

    Hoteles

  • iglesias-y-templos

    Iglesias y templos

  • oficinas

    Oficinas

  • residenciales

    Residenciales
