TCMB

TCMB

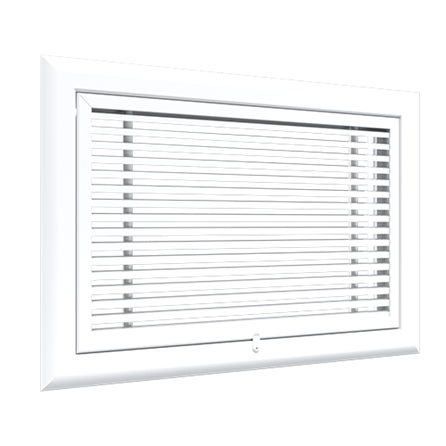

Las rejillas lineales para retorno modelo TCMB son una excelente opción para aplicaciones que requieren una eficiente circulación de aire y la incorporación de un filtro.  El estético diseño de sus barras con espesor de 1/4", permite obtener una deflexión fija de 15° y una separación de 7/16" entre ellas. Su núcleo es abatible y cuentan con un portafiltro de 1". Los tamaños de construcción disponibles son desde 8"x8" hasta 24"x24" en incrementos de 1". Las rejillas TCMB están construidas en aluminio extruido con acabado natural o pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Como accesorio opcional está disponible el Filtro Metálico Lavable (MLC) de 1".

icono energía

Inyección

icono energía

Fabricación Express

icono energía

Material Aluminio

icono energía

Montaje en Muro

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Rejilla lineal para inyección o retorno
  • Adecuada para instalación en muro
  • Núcleo abatible con portafiltro 1"
  • Barra extruida con deflexión fija de 15°
  • Barras de 1/4" con separación de 7/16"

Materiales y acabados

  • Construcción en aluminio extruido
  • Acabado en aluminio natural o en:
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Desde 8"x8" hasta 24"x24" en incrementos de 1"


Las rejillas lineales para retorno con portafiltro serán de la marca Innes modelo TCMB. Su núcleo será abatible, el espesor de las barras será de 1/4" con deflexión fija de 15° y una separación de 7/16" entre ellas. Los tamaños de construcción disponibles será desde 8"x8" hasta 24"x24" en incrementos de 1". Las rejillas TCMB serán construidas en aluminio extruido con acabado natural o pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Como accesorio opcional está disponible el Filtro Metálico Lavable (MLC) de 1".

  • edificios-públicos

    Edificios públicos

  • hospitales-y-clínicas

    Hospitales y Clínicas

  • iglesias-y-templos

    Iglesias y templos

  • residenciales

    Residenciales
