AFQ

AFQ

El ángulo de 90° del patrón de flujo del difusor AFQ permite alcanzar un caudal de aire elevado a baja velocidad residual en la zona de ocupación. Su forma de construcción es ideal para ser colocado en esquinas. El difusor AFP tiene conexión de ducto redonda en la cara superior. El panel frontal así como la estructura metálica interior son desmontables, esto permite limpiar la unidad y fácil acceso al ducto. Los difusores AFQ están construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Como accesorios opcionales cuenta con el cubre ducto (DC) en lámina galvanizada perforada y base (AS) en lámina galvanizada.

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características

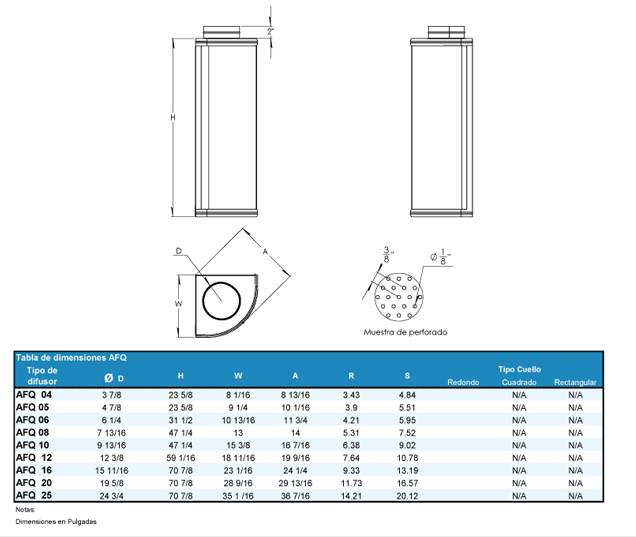

  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Ahorro energético
  • Mejor calidad de aire
  • Caídas de presión bajas
  • Velocidades de aire y diferencias de temperaturas mas bajas
  • Capacidad para manejar grandes volúmenes de aire sin turbulencias

  • El Angulo de 90° del patrón de flujo permite alcanzar un caudal de aire elevado a baja velocidad residual en la zona de ocupación
  • Conexión a ducto redondo
  • El panel frontal y la estructura interior metálica permiten limpiar la unidad y los ductos

Materiales y acabados

  • Fabricado en lámina de acero y acero inoxidable
  • Colores de línea: blanco, blanco tablaroca o negro mate

Dimensiones

  • Ver tablas en submittal


El Difusor de Desplazamiento para inyección a baja velocidad tipo AFQ será de la marca Innes. Estará construido en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Como accesorios opcionales contará el cubre ducto (DC) en lámina galvanizada perforada y base (AS) en lámina galvanizada. Tendrá incorporada una conexión a ducto redondo en la cara superior. El panel será desmontable para permitir fácil acceso al ducto y podrá instalarse en esquina.
