CHF

CHF

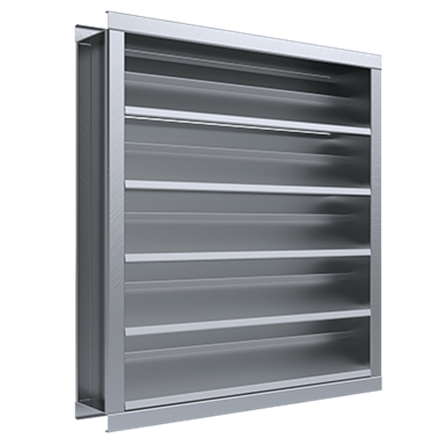

Diseñada para toma de aire exterior o extracción, la compuerta de hoja fija CHF es una excelente opción para cuartos de máquinas o fachadas. Su diseño tipo louver, cuenta con una hoja superior formada y doblada hacia atrás permite una mejor protección contra la lluvia. Puede ser fabricada en lámina de acero galvanizado en calibres 16 a 18 de acuerdo con la dimensión o en aluminio. Bajo solicitud, es posible solicitarla en acero inoxidable.

La compuerta CHF tiene una profundidad de 4” y las medidas disponibles son desde 4"x8" hasta 118"x118" en incrementos de 1" en una sola pieza, la medida requerida se considera como la dimensión interior (ver submittal para mayor referencia). Cuenta con la opción de incorporar una malla anti-insectos o anti-pájaros así como un riel porta filtro de 1” ó 2”.

Su acabado estándar es natural (sin acabado) y bajo solicitud, en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Los colores especiales también están disponibles.

icono energía

Toma de Aire Exterior

icono energía

Transferencia

icono energía

Material Aluminio

icono energía

Material Acero

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Compuerta de hoja fija tipo Louver
  • Construcción rígida de uso rudo
  • Diseño que reduce la penetración de agua
  • Malla anti-pájaros o contra-insectos opcional
  • Portafiltro de 1” ó 2” opcional

Materiales y acabados

  • Marco y hojas fabricadas en lámina de acero galvanizado o aluminio
  • Fabricación especial en acero inoxidable (bajo solicitud)
  • Acabado natural
  • Acabado en pintura electrostática opcional

Dimensiones

  • Desde 4"x8" hasta 118"x118" en incrementos de 1" en una sola pieza
  • Profundidad de 4”
  • Dimensiones mayores se obtienen uniendo secciones


La compuerta de transferencia CHF será de la marca Innes. Será adecuada para toma de aire o extracción. Tendrá un diseño tipo louver con la hoja superior formada y doblada hacia atrás para una mejor protección contra la lluvia. Las medidas disponibles serán de 4"x8" hasta 118"x118" en incrementos de 1". Estará fabricada en lámina de acero galvanizado en calibres 16 o 18 de acuerdo a su tamaño. Podría también fabricarse en aluminio o acero inoxidable. La medida requerida será igual a la medida interior del ducto. Como accesorios opcionales estará disponible la Malla anti-pájaros o malla anti-insectos asi como el riel portafiltro.
