CG

CG

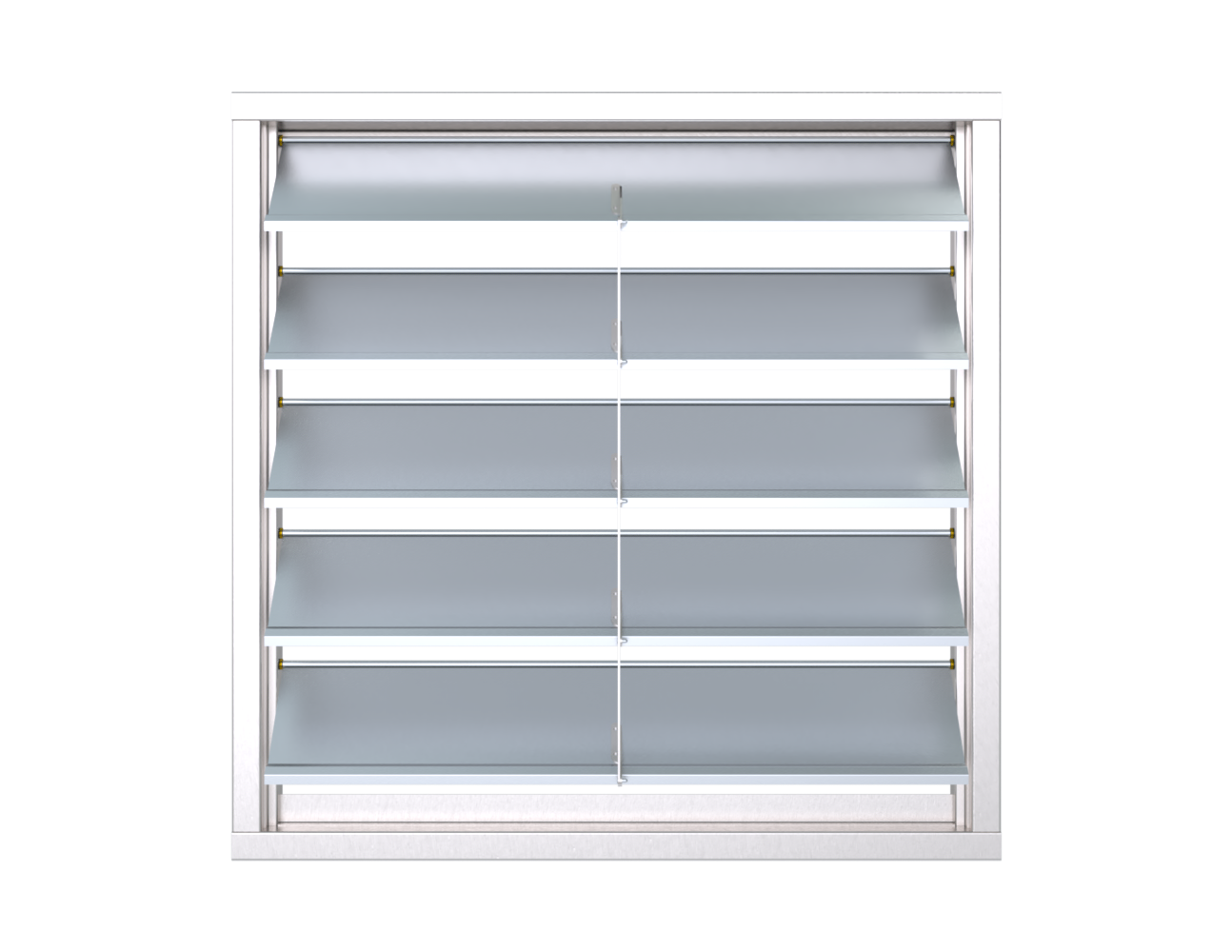

La compuerta de gravedad CG es una excelente opción para aplicaciones de descarga de ventiladores con presiones ligeras o moderadas de hasta 1500 FPM. Tiene hojas de operación paralela y simultánea. Los tamaños de construcción disponibles son desde 4"x4" hasta 118"x60" en incrementos de 1". El marco está fabricado en acero galvanizado calibre 18, de manera opcional puede fabricarse en aluminio calibre 16. Las hojas están fabricadas en aluminio calibre 24 y los bujes son de bronce. Para aplicaciones en la descarga de ventiladores, se recomienda localizar la compuerta a una distancia mínima igual al radio del ventilador y la medida requerida es igual a la medida interior del ducto.

icono energía

Material Aluminio

icono energía

Material Acero

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad
  • Versatilidad

Características

  • Compuerta de gravedad para presiones ligeras o moderadas
  • Hojas de operación paralela y simultánea
  • Máxima velocidad de aire 1500 FPM
  • Para aplicaciones de descarga de ventiladores

Materiales y acabados

  • Marco fabricado en acero galvanizado o aluminio
  • Hojas fabricadas en aluminio
  • Bujes de bronce

Dimensiones

  • Desde 4"x4" hasta 118"x60" en incrementos de 1"


La compuerta de gravedad CG será de la marca Innes. Será adecuada para aplicaciones de descarga de ventiladores con presiones ligeras o moderadas de hasta 1500 FPM. Tendrá hojas de operación paralela y simultánea. Los tamaños de construcción serán desde 4"x4" hasta 118"x60" en incrementos de 1". El marco estará fabricado en acero galvanizado calibre 18, de manera opcional estará disponible también en aluminio calibre 16. Las hojas estarán fabricadas en aluminio calibre 24 y los bujes serán de bronce. Para aplicaciones a la descarga de ventiladores, la compuerta se deberá localizar a un a distancia mínima igual al radio del ventilador y la medida requerida será igual a la medida interior del ducto.

  • áreas-industriales

    Áreas Industriales

  • edificios-públicos

    Edificios públicos

  • escuelas

    Escuelas

  • hospitales-y-clínicas

    Hospitales y Clínicas

  • hoteles

    Hoteles

  • iglesias-y-templos

    Iglesias y templos

  • oficinas

    Oficinas

  • residenciales

    Residenciales

  • restaurantes-y-cafeterías

    Restaurantes y Cafeterías
