CUADRANTE PARA COMPUERTA RG30

CUADRANTE PARA COMPUERTA RG30

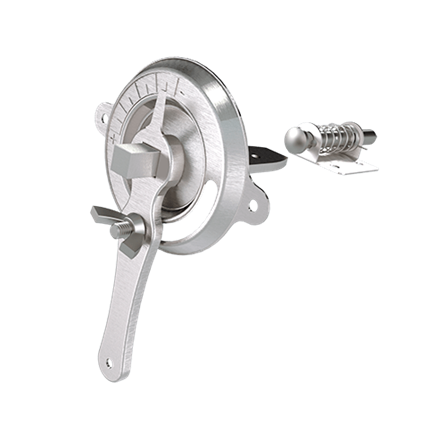

El cuadrante para compuerta RG-30 sirve para una regulación eficiente que minimiza la vibración y fugas en las compuertas de una sola hoja. Su rígida construcción en acero galvanizado, permite un fácil ajuste mediante el uso de una tuerca mariposa la cual ayuda a posicionar la hoja en el lugar deseado ajustándose a una varilla cuadrada de 1/8". El cuadrante viene marcado de tal forma que el brazo indicará la posición de la hoja desde totalmente cerrada hasta totalmente abierta. Para compuertas cuadradas o redondas de hasta 500mm (20").

concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Cuadrante manual para compuerta de una sola hoja con varilla cuadrada de 1/8"
  • Adecuado para compuertas tanto cuadradas como redondas
  • Ensamble sencillo y eficiente
  • Sujeción que previene vibración
  • Eje delantero de forma cuadrada

Materiales y acabados

  • Acero galvanizado

Dimensiones

  • Adecuado para compuertas de hasta 500mm (20")


El cuadrante para compuerta RG-30 será de la marca Innes y deberá de proveer una regulación simple y eficiente en compuertas de una sola hoja con varilla cuadrada de 1/8". Fabricado en acero galvanizado. Deberá de tener un husillo roscado de forma oval y el eje trasero (opuesto al cuadrante) será con resorte para su fácil colocación en hoja de la compuerta. Recomendado para compuertas de hasta 500mm (20").
