Conector Flexible ROBG4575

Conector Flexible ROBG4575

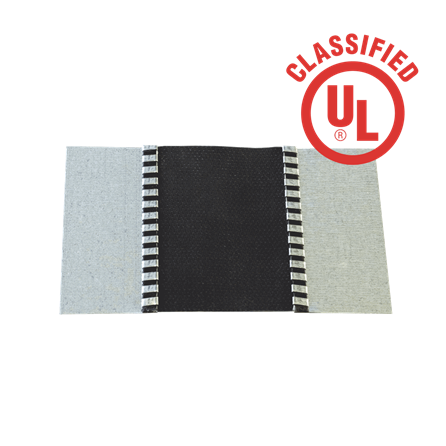

Para aislar las vibraciones creadas por las unidades manejadoras de aire, ventiladores u otros equipos conectados a los conductos de aire es recomendable instalar un conector flexible entre la boca de descarga de estos elementos y el ducto de aire. Es necesario seleccionar una tela hermética y flexible, con buenas cualidades de resistencia a la intemperie y que soporte las temperaturas que se presenten dentro y fuera de los ductos. Siendo los ductos principalmente fabricados en lámina el reto es fijar esta tela aislante a los conductos de tal manera que la unión sea resistente y duradera. Los conectores de Innes-Clim permiten esta función. El Conector Flexible ROBG-4575 está fabricado con una tela de Polyester recubierta por ambos lados de PVC y tiene una unión tipo LOC 4 entre el metal y el material flexible. Puede ser utilizado en un rango de temperatura de -30°C hasta 70°C y cuenta con excelentes propiedades mecánicas. Cuenta con clasificación UL y NFPA701. Está disponible en rollos de 100ft de longitud.



concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Cuello de lona ahulada
  • Opera en un rango de temperaturas de menos 20°C hasta 70°C
  • Resistente a las rasgaduras y a la tensión
  • Retardante al fuego clasificación UL, NFPA 701
  • Evita la transmisión de vibraciones
  • Excelentes propiedades mecánicas
  • Tipo de costura LOC 4

Materiales y acabados

  • Acero galvanizada calibre 28
  • Tejido de tela de poliéster, recubierto por ambos lados con PVC negro
  • Grosor de acero galvanizado de 0.4 mm

Dimensiones

  • 45mm de lámina galvanizada en cada extremo
  • 75mm de lona en el centro
  • Disponible en rollo de 100ft


El Conector Flexible marca Innes modelo ROBG-4575 estará fabricado con una tela de polyester recubierta por ambos lados de PVC negro y deberá tener un peso mínimo de 600 gr/M2. El rango de operación deberá de ser de -20°C a +70°C y será resistente al fuego según la clasificación UL y NFPA 701. La unión entre tela y las láminas de los extremos deberá de ser tipo LOC 4 la cual deberá de tener una resistencia mecánica óptima (tela- lamina) de 30kg /100mm (ca. 2000 Pa). El espesor de las láminas galvanizadas será del calibre 28 y su cuerpo en cada extremo será de 45mm. Estará disponible en rollo de 100ft.
