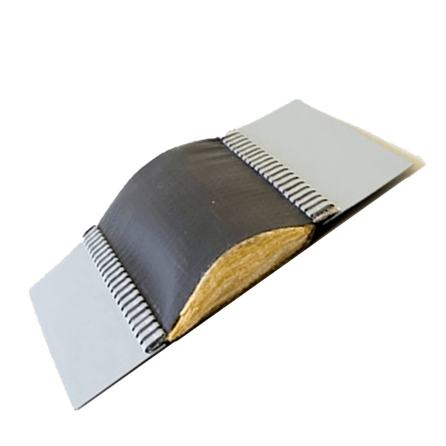

Conector Flexible ISOLEX 70100

Conector Flexible ISOLEX 70100

Con la finalidad de aislar las vibraciones creadas por las unidades manejadoras de aire, ventiladores u otros equipos conectados a los conductos de aire, es recomendable instalar un conector flexible entre la boca de descarga de estos elementos y el ducto de aire. Para este propósito, es necesario seleccionar una tela hermética y flexible, con buenas cualidades de resistencia a la intemperie y que soporte las temperaturas que se presenten dentro y fuera de los ductos. Siendo los ductos principalmente fabricados en lámina, el reto es fijar esta tela aislante a los conductos de tal manera que la unión sea resistente y duradera. El conector flexible ISOLEX de Innes cumple con los más altos estándares de calidad, ya que está fabricado con dos telas de fibra de vidrio recubiertas en ambos lados con policloropreno (neopreno) que encapsulan una capa de fibra de vidrio de 1" de espesor que tiene una densidad de 1 1/2 lbs/cft. y valor "R" de 4.2. y cuenta una unión tipo LOC 4 entre el metal y el material flexible. Puede ser utilizado en un rango de temperaturas de menos 20°C hasta 70°C, es resistente a las rasgaduras así como a la tensión y es retardante al fuego contando con clasificación UL y NFPA 701 y está disponible en rollo de 82ft ó 100ft.

concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Cuello de lona ahulada con aislamiento
  • Rendimiento térmico -20°C hasta 70°C
  • Resistente a las rasgaduras y a la tensión
  • Retardante al fuego, clasificación UL, NFPA 701
  • Tipo de costura LOC4

  • Evita la transmisión de vibraciones
  • Excelentes propiedades mecánicas
  • Costura tipo engargolado, LOC 4

Materiales y acabados

  • Acero galvanizado calibre 28
  • Tela de poliéster, recubierto por ambos lados con PVC negro
  • Capa de fibra de vidrio de 1" de espesor

Dimensiones

  • 70mm de lámina galvanizada en cada extremo
  • 100mm de lona de PVC en el centro con aislamiento de 1"
  • Disponible en rollo de 82ft ó 100ft


El conector Flexible marca Innes modelo ISOLEX deberá estar fabricado con dos capas de tela de fibra de vidrio cada una recubiertas por Policloropreno (Neopreno) las cuales encapsulan una capa de fibra de vidrio de 1" que deberá tener como máximo una densidad de 1 1/2 lbs/cft. y valor "R" de 4.2. El rango de operación deberá de ser de menos 20°C hasta +100°C y será raramente incendiable según la clasificación NFPA 701, deberá contar con clasificación UL. La unión entre tela y las láminas de los extremos deberá de ser tipo LOC 4 y deberá de tener una resistencia mecánica óptima (tela- lamina) de 30kg /100mm (ca. 2000 Pa). El espesor de las láminas galvanizadas será del calibre 28 y su cuerpo en cada extremo será de 70mm. Estará disponible en rollo de 82ft ó 100ft.
