RPSM

RPSM

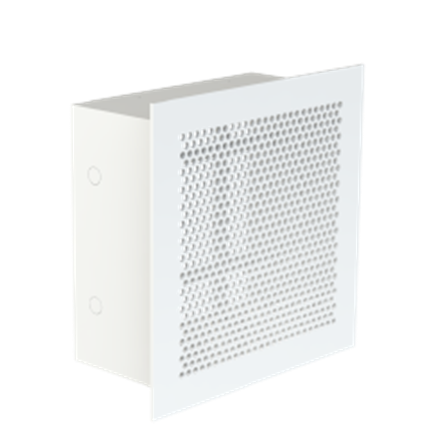

La Rejilla RPSM perforada es adecuada para aplicaciones de inyección o retorno en donde se requiera un nivel de seguridad de medio a alto. Está fabricada en placa de lámina de acero ASTM A568 espesor 3/16" o como opción en acero inoxidable 304 ASTM A480 y ASTM A240 Calibre 10 con perforaciones redondas de 5/16", separadas 7/16" entre centros desfasados permitiendo un área libre de 46% aproximadamente. Las rejillas RPSM están fabricadas bajo los estándares de las normas ASTM F2542-05 (Métodos de prueba estándar para asalto físico de rejillas de ventilación en centros de detención y Correccionales) y ASTM A627-03 (pruebas de resistencia de barras redondas y planas de acero para aplicaciones en Centros de Detención y Correccional). La rejilla RPSM está disponible en dimensiones desde 6"x4" hasta 30"x30", se provee con una manga de 6",8",10",12" ó 18". Para máxima seguridad se pueden añadir como accesorios las Barras de Seguridad de 3/4", anclas para concreto y un Contramarco de Ajuste Posterior de 1 ½" x 1 ½" x 3/16". El acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. En acero inoxidable el acabado es pulido satinado P4.





icono energía

Retorno ó Extracción

icono energía

Material Acero

icono energía

Material Acero Inoxidable

icono energía

Seguridad

icono energía

Montaje en Muro

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Rejilla de seguridad media/alta para inyección o retorno
  • Placa con perforaciones redondas de 5/16" separadas 7/16" entre centros desfasados
  • Soldadura interior
  • Barras de seguridad de 3/4" (opcional)
  • Contramarco de ajuste de 1 1/2"x1 1/2"x3/16" (opcional)
  • Anclas para concreto (opcional)

Materiales y acabados

  • Fabricado en lámina de acero
  • Fabricado en acero inoxidable 304 (opcional)
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Pulido P4 (únicamente acero inoxidable)

Dimensiones

  • Desde 6"x4" hasta 30"x30"
  • Manga de 6", 8", 10", 12" ó 18" de longitud


Las rejillas de seguridad serán de la marca Innes modelo RPSM y estarán fabricadas con una placa frontal de lámina de acero ASTM A568 con un espesor 3/16" o opcional en acero inoxidable 304 ASTM A480 y ASTM A240 calibre 10 con perforaciones redondas de 5/16" separadas 7/16" entre centros desfasados. Contara con un área libre de aproximadamente 46%. La rejilla llevará una manga según especificaciones del plano que podran ser de 6",8",10",12" o 18". Las medidas serán desde 6"x4" hasta 30"x30". Para máxima seguridad se añadirán como accesorios las Barras de Seguridad de ¾" en acero ASTM A627, Anclas para Concreto de lámina de acero (3/16") o acero inoxidable 304 calibre 10 soldadas a la manga y un Contramarco de Ajuste posterior de 1 ½" x 1 ½" x 3/16" construidos de lámina de acero (3/16") o acero inoxidable 304 calibre 10. Las rejillas estarán fabricadas bajo los estándares de la norma ASTM F2542-05 (Metodos de prueba estándar para asalto físico de rejillas de ventilación en centros de detención y correccionales) y ASTM A627-03 (Pruebas de resistencia de barras redondas y planas de acero para aplicaciones en centros de detención y correccional). El acabado será en pintura electrostática en colores de línea : blanco, blanco tablaroca o negro mate. Para las rejillas de acero inoxidable el acabado será pulido satinado P4.



  • áreas-de-acceso-limitado

    Áreas de Acceso Limitado

  • bóvedas-en-general

    Bóvedas en General

  • centros-de-readaptación-social

    Centros de Readaptación Social
