GDY

GDY

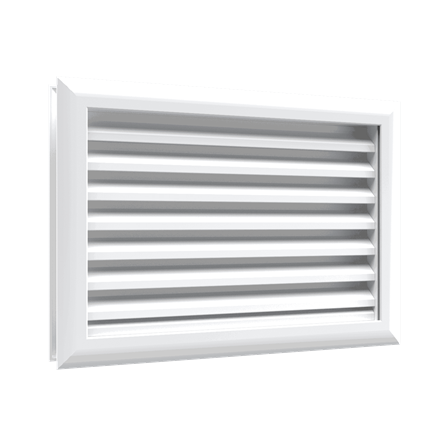

Las rejillas de paso en puerta o transferencia tipo GDY cuentan con aletas tipo "Y" con una inclinación a 45° y separación de 3/4". Pueden ser fabricadas con doble marco telescópico modelo GDY para paso en puerta de entre 1" y 2". Los tamaños de construcción están disponibles desde 6"x6" hasta 36"x24" en incrementos de 2". Están fabricadas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate

icono energía

Transferencia

icono energía

Fabricación Express

icono energía

Material Aluminio

icono energía

Montaje en Muro

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Rejilla de paso o transferencia
  • Con aleta tipo "Y" con inclinación de 45°
  • Doble marco telescópico tipo D para ajuste
  • Ajuste Mínimo de ancho de puerta 1", máximo 2"

Materiales y acabados

  • Fabricada en aluminio
  • Pintura electrostática en colores blanco, blanco tablarroca y negro mate

Dimensiones

  • Tamaños desde 6" x 6" hasta 36" x 24" en incrementos de 2"
  • Separación de aletas 3/4"


Las rejillas de paso o transferencia tipo GDY serán de la marca Innes. Contarán con aletas tipo "Y" con una inclinación a 45°. Serán fabricadas con doble marco telescópico para paso en puerta modelo GDY. Los tamaños de construcción de las rejillas irán desde 6"x6" hasta 36"x24" en incrementos de 2" con una separación de aletas de 3/4". Las GDY serán adecuadas para un ajuste mínimo de ancho de puerta de 1" y un máximo de 2". Estarán construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
