GN5B

GN5B

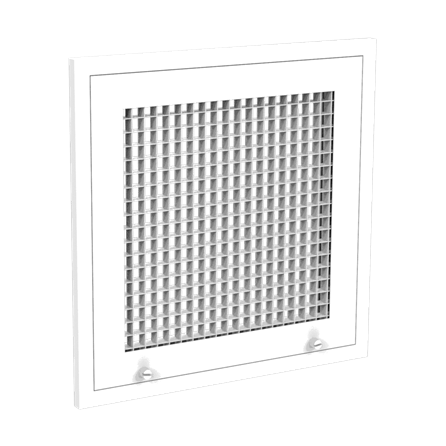

Las rejillas tipo cuadrícula para retorno o extracción modelo GN5B son una excelente opción para cualquier aplicación que requiera retornar o transferir altos volúmenes de aire con mínimos requisitos de presión. El núcleo es abatible y/o desmontable, además cuenta con un cable de seguridad, cuenta con portafiltro de 1” con opción a 2”. Está construido con cuadrícula de 1/2"x1/2"x1/2" e incluye portafiltro de 1". Los tamaños disponibles son desde 6"x6" hasta 48"x24" en incrementos de 1". Las rejillas GN5B están construidas totalmente en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.

icono energía

Retorno ó Extracción

icono energía

Material Aluminio

icono energía

Fácil Instalación

icono energía

Montaje en Muro

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Rejilla de extracción o retorno
  • Cuadrícula de 1/2" x 1/2" x 1/2"
  • Deflexión a 90°
  • Núcleo abatible y desmontable en un mismo sistema
  • Apertura funcional con perilla anti-pérdidas
  • Portafiltro de 1" ó 2"
  • Cable de seguridad

Materiales y acabados

  • Fabricada en aluminio
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Desde 6"x6" hasta 48"x24" en incrementos de 1"

Accesorios


Las rejillas tipo cuadrícula para retorno o extracción de aire modelo GN5B serán de la marca Innes. Estarán fabricadas con núcleo abatible de cuadrícula de 1/2"x1/2"x1/2" e incluirá un cable de seguridad y contarán con un portafiltro de 1" ó 2". Los tamaños de construcción estarán disponibles desde 6"x6" hasta 48"x24" en incrementos de 1". Para montaje en plafón reticular, las dimensiones disponibles serán 24"x24" o 48"x24" (GN5BLT). Las rejillas GN5B estarán construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Como accesorio opcional está disponible el Filtro Metálico Lavable (MLC) de 1".
