VFS

VFS

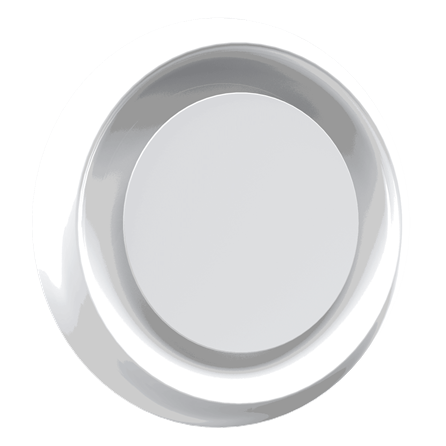

Los difusores VFS / VFR son ideales para aplicaciones de inyección o retorno donde la altura del techo no sobrepase los 3 metros. Su diseño permite inyectar aire con un patrón de 360° horizontal, mediante el sencillo ajuste de su placa central se puede obtener un flujo vertical descendente. Están disponibles con un plato exterior expuesto tipo “S” a prueba de manchas (VFS) o un plato exterior expuesto tipo “R” de menor altura (VFR), se fabrican en cuellos de 6" hasta 16" en incrementos de 2". Los difusores VFS / VFR están fabricados en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Colores especiales también disponibles. Como accesorio opcional, se puede solicitar con Control de Volumen Redondo (CVR).

icono energía

Inyección

icono energía

Material Aluminio

icono energía

Material Acero

icono energía

Instalaciones Abiertas

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Difusor arquitectónico redondo tipo placa
  • Para inyección o retorno
  • Núcleo con altura regulable
  • Patrón de descarga de aire horizontal o vertical de 360°

  • Plato exterior expuesto tipo S a prueba de manchas (VFS)
  • Plato exterior expuesto tipo R de menor altura (VFR)

Materiales y acabados

  • Fabricado en aluminio
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Cuellos desde 6" a 16" en incremento de 2"

Accesorios

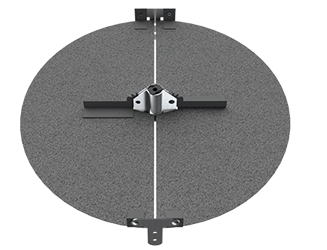

Los difusores de inyección o retorno de placa modelo VF con plato exterior expuesto tipo "S" a prueba de manchas (VFS) y plato exterior expuesto tipo "R" de menor altura (VFR) para plafón corrido serán de la marca Innes. Los difusores modelo VF tendrán un patrón de aire de 360° para una amplia distribución de aire horizontal o vertical mediante el sencillo ajuste de la placa. Podrán ser suministrados en cuellos de 6" hasta 16" en incrementos de 2". Estarán fabricados en aluminio con acabados en pintura electrostática en color: blanco, blanco tablaroca o negro mate; colores especiales también estarán disponibles. Como accesorio opcional estará disponible el Control de Volumen Redondo (CVR).
