CHFD50

CHFD50

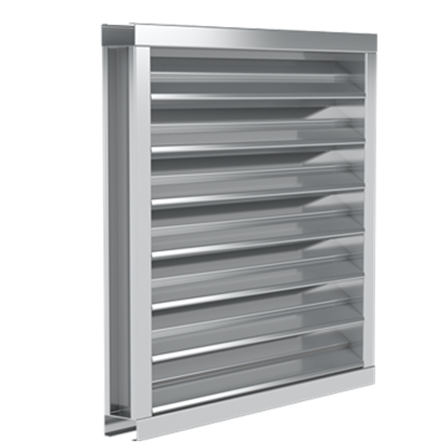

Diseñada para evitar la penetración de agua en aplicaciones de lluvia con vientos moderados, la compuerta tipo louver CHFD-50 es una excelente opción para toma de aire exterior o extracción. La geometría de sus hojas fijas, permite recolectar el agua dirigiéndola hacia el canal conformado en los marcos evitando obstrucciones en el flujo de aire. Es una opción ligera ideal para cuartos de máquinas o fachadas. Está fabricada en lámina de acero galvanizado en calibres 16 a 18 de acuerdo a la dimensión y como opción, se puede solicitar en aluminio o acero inoxidable
La compuerta CHFD tiene una profundidad de 2” y las medidas disponibles son desde 4"x8" hasta 118"x118" en incrementos de 1" en una sola pieza, la medida requerida se considera como la dimensión interior (ver submittal para mayor referencia). Cuenta con la opción de incorporar una malla anti-insectos o anti-pájaros así como un riel porta filtro de 1” ó 2”.
Su acabado estándar es natural (sin acabado) y bajo solicitud, en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Los colores especiales también están disponibles. Como accesorio opcional puede solicitarse con malla anti-pájaros o malla anti-insectos así como con riel portafiltro.

icono energía

Toma de Aire Exterior

icono energía

Transferencia

icono energía

Material Aluminio

icono energía

Material Acero

concepto archivo
Características
Submittal
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Especificación sugerida

Características

  • Compuerta de hoja fija tipo Louver
  • Construcción ligera
  • Dren colector de agua
  • Malla anti-pájaros o contra-insectos opcional
  • Portafiltro de 1” o 2” opcional

Materiales y acabados

  • Marco y hojas fabricadas en lámina de acero galvanizado
  • Fabricación opcional en aluminio o acero inoxidable
  • Acabado natural
  • Acabado en pintura electrostática opcional

Dimensiones

  • Desde 4"x8" hasta 118"x118" en incrementos de 1" en una sola pieza
  • Las dimensiones solicitadas se consideran interiores (consultar submittal)
  • Profundidad de 2”
  • Dimensiones mayores se obtienen uniendo secciones

La compuerta de transferencia CHF será de la marca Innes. Será adecuada para toma de aire o extracción. Tendrá un diseño tipo louver con la hoja superior formada y doblada hacia atrás para una mejor protección contra la lluvia. Las medidas disponibles serán de 4"x8" hasta 118"x118" en incrementos de 1". Estará fabricada en lámina de acero galvanizado en calibres 16 o 18 de acuerdo a su tamaño. Podría también fabricarse en aluminio o acero inoxidable. La medida requerida será igual a la medida interior del ducto. Como accesorios opcionales estará disponible la Malla anti-pájaros o malla anti-insectos asi como el riel portafiltro.
