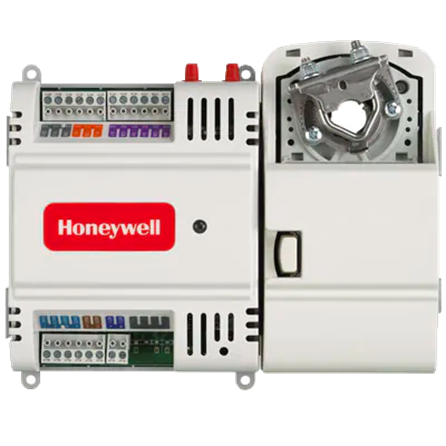

Controlador Stryker BACnet®

Controlador Stryker BACnet®

Los controladores Stryker de Honeywell, están diseñados principalmente para el control de las cajas VAV de ducto sencillo, bajo el concepto: independiente de la presión y con protocolo de comunicación BACnet.

El considerar un control independiente de la presión permite un control constante en las áreas acondicionadas mediante el criterio: Temperatura constante, Volumen Variable, trabajando independientemente de la presión en la ductería. El controlador modula el flujo de aire en la zona para satisfacer el punto de ajuste de temperatura de la zona. Los flujos de aire mínimos siempre se mantienen, y pueden ser programados para eventos durante los períodos de estrategia de emergencia o durante los períodos de desocupación del edificio, de igual forma mediante la programación siempre se mantiene un flujo de aire mínimo / máximo.

El control dependiente de la presión especifica que la posición de la compuerta está controlada solo por la temperatura del espacio y no por una medición del volumen del flujo de aire. La cantidad de aire entregado a la zona en cualquier posición de la compuerta depende de la presión estática en el conducto de aire de suministro (topes de posición física, pasadores de tope de rango, se utilizan para mantener la compuerta en una posición fija). Lo cual puede provocar disconfort en las áreas por picos de temperatura y ruido.

El controlador Stryker cuenta con salidas adicionales disponibles para el control de sistemas de calefacción, como serpentines de recalentamiento , sistemas de calefacción mediante resistencias eléctricas, válvula de 2 posiciones (solenoide) o válvula modulada de vapor o agua caliente.

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones

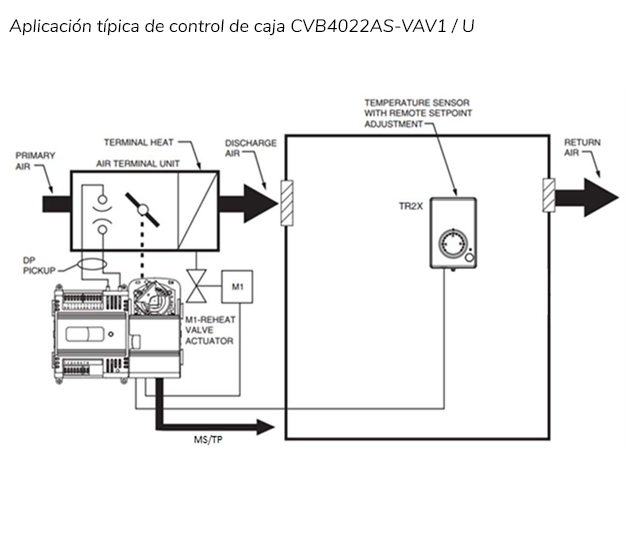

  • Diagrama de instalación
  • Especificación sugerida

Características

  • Utiliza el protocolo de red ® LONWORKS o BACnet® MS/TP.
  • Capaz de funcionar de forma independiente, pero también puede utilizar las comunicaciones de red ® o BACNET® MS/TP.
  • Sylk™ bus para su uso con sensores habilitados para Sylk.
  • Campo configurable para funciones de control, entrada y salida mediante el software NIAGARA FRAMEWORK®.
  • Las funciones integradas de control de zona incluyen una interfaz de módulo de pared remota y un programador.
  • Control único de volumen de aire variable (VAV) independiente de la presión o dependiente de la presión.
  • Sensor de flujo de aire Microbridge con doble diseño de restricción integral.
  • Fácil acceso del usuario a las entradas del sensor de flujo de aire.
  • El actuador (solo CVL4022AS-VAV1 o CVB4022AS-VAV1) se monta directamente en el eje de la caja VAV y tiene hasta 44 lb-in. (5 Nm) de torque, carrera de 90 grados y 90 segundos de temporización a 60 Hz.
  • Todas las conexiones de cableado están hechas a bloques de terminales extraíbles para simplificar la instalación y sustitución del controlador.
  • Tanto la carcasa del controlador como el actuador están clasificados en el plenum UL.

Materiales y acabados

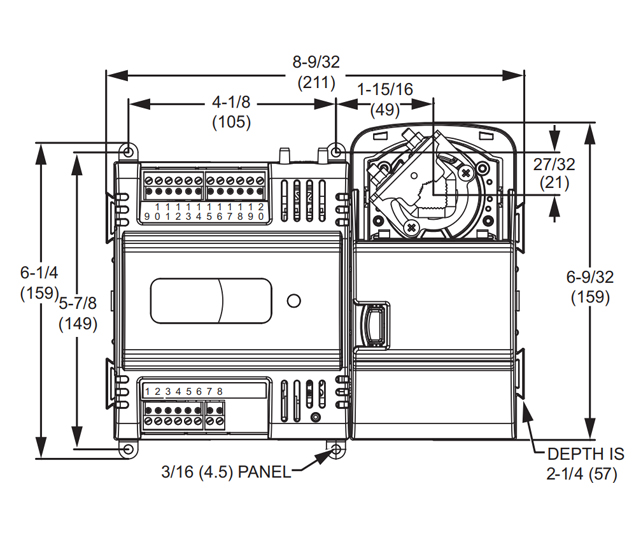

Dimensiones

  • 159 mm de alto x 211 mm de ancho x 57 de profundidad
